產品綜述：

5213A 綜合數據通信分析儀是符合標準 PXI/CPCI 總線的模塊化便攜式儀器，用戶可以 根據測試需要選配相應的模塊，可選模塊包括雙端口 RapidIO 模塊、雙端口 2G FC 模塊、雙 端口 4G FC 模塊、雙端口 8G FC 模塊、4 端口千兆以太網模塊、8 端口 RS232/422/485 模塊、 8 端口 ARINC429 模塊、單通道多功能 1553B 模塊、雙端口 CAN 模塊和 10G SDH/OTN 模塊等， 各模塊符合相應接口的技術規范，支持全速數據發送和接收分析，具有比特誤碼、告警和在 線錯誤檢測功能。除 10G SDH/OTN 模塊外，其它所有模塊支持全速數據過濾、觸發與捕獲， 每端口具有至少 32M 字節存儲空間；具有協議仿真和解碼等功能等。

功能特點：

誤碼和告警測試：

5213A 綜合數據通信分析儀支持所有端口的誤碼和告警測試功能，端口類型包括 RapidIO、FC、以太網、RS232、RS422、RS485、CAN、1553B、ARINC429、SDH、PDH、OTN 等。 誤碼測試圖形包括 PRBS 和可編程字圖形，可按比率或插入單次誤碼。

數據和錯誤統計功能：

5213A 綜合數據通信分析儀可以統計各端口上的數據和錯誤。不同的接口統計的參數不 同，一般都包括接收的數據或消息總數以及錯誤計數等。

過濾、觸發和捕獲功能：

5213A 綜合數據通信分析儀可以捕獲端口上的通信數據。每個端口具有 32M～256M 字節 （容量與模塊相關）的存儲器，可以全速存儲接收的數據，捕獲的數據可存儲到主機的硬盤上。

提供種類豐富的過濾和觸發功能，在捕獲數據時可以按照 數據內容或錯誤等進行過濾和觸發，并在捕獲的數據上打上時間標簽。

數據發生功能：

5213A 綜合數據通信分析儀具有功能全面的數據發生功能，它可以按標準或設定的間隔 發送數據，數據格式符合各自總線的標準，如 RapidIO、FC、以太網、1553B、ARINC429、 RS232、RS422、RS485、CAN、PDH、SDH、OTN 等，發送的數據間隔可設置。

協議解碼功能：

5213A 綜合數據通信分析儀可以按照相關標準，將捕獲的數據進行解碼顯示，其支持的 標準包括 GJB289A、HB6096、SRIO、TCP/IP、SLIP、CAN2.0A/B、FC-AE-ASM、FC-AE-1553、 SCSI、FICON 等。

PDH、SDH、OTN測試功能：

5213A 綜合數據通信分析儀將 PDH/SDH/OTN 網絡和設備的綜合傳輸性能測試能力溶于一 體，支持 PDH/SDH/OTN 比特誤碼等傳輸性能測試；支持 ITU-T 建議標準告警監測；具有可編 程的誤碼注入與測試分析、開銷操作與監測、指針設置與測試、頻率測量、光通道數據單元 （ODU）復用測試等功能。

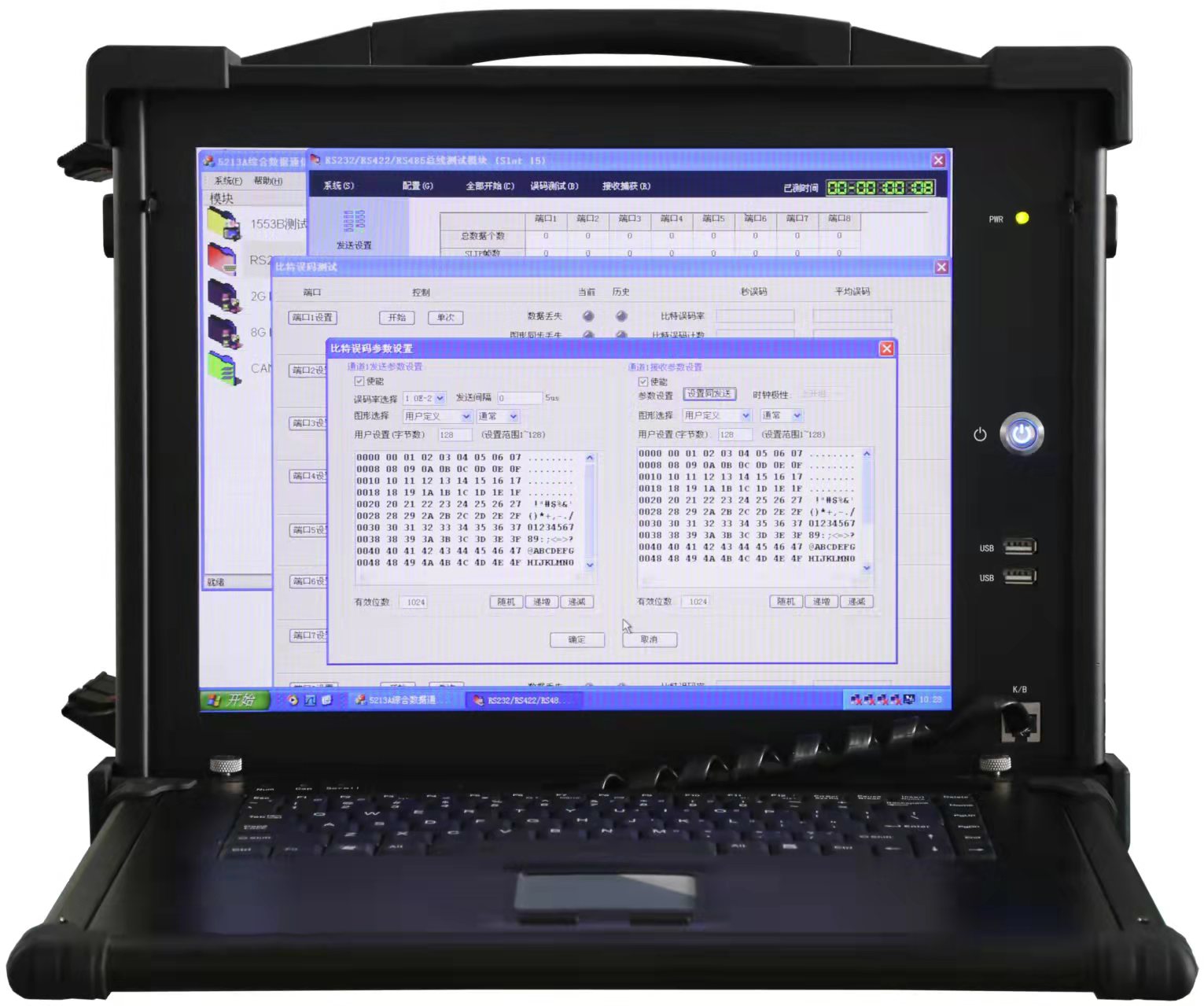

主機信息：

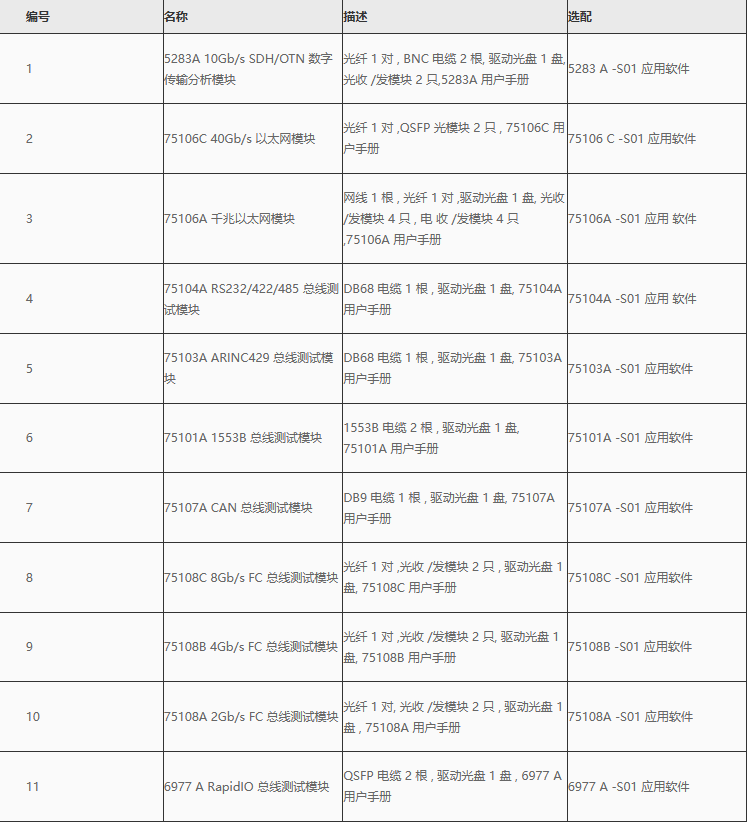

選件信息：
